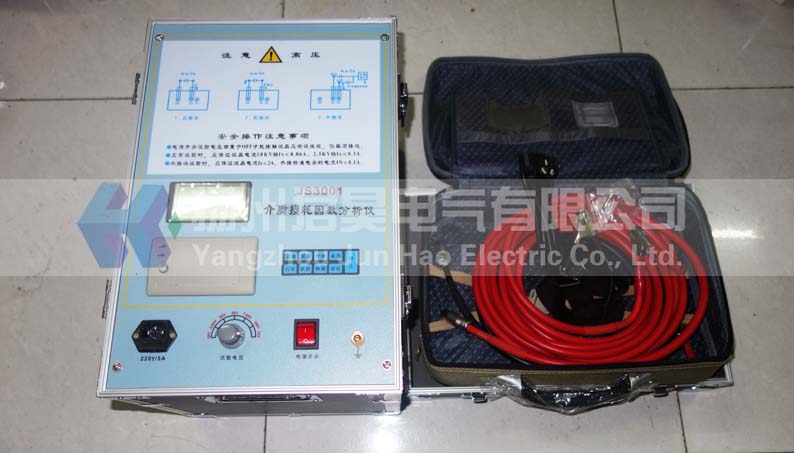

JHJS-1介质损耗测试仪
- 说明书下载： 扬州君昊
- 型号： JHJS-1
产品简介
JHJS-1型智能化介质损耗测试仪是一种自动化测量介质损耗角正切(tgδ)和电容值(Cx)的仪器。可以在工频高电压下现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切（tgδ）和电容值(Cx)。与西林电桥相比，具有操作简单、自动测量、无需换算、抗干扰能力强等优点。
—————————————————————————————————————————————————————
产品别称
介质损耗测试仪、智能化介质损耗测试仪、全自动介质损耗测试仪、自动抗干扰介质损耗测试仪
—————————————————————————————————————————————————————
产品特性
◆ 仪器测量精度高，测量重复性好，电压线性好(测量精确度不受电压影响)。
◆ 测量工作方式：正接线法测量，反接线法测量，外接法测量，接线简单。
◆ 内部高压电源最大容量：1500VA，试验电流：10 u A—0.5A
◆ 内部高压输出电压：10kV、7kV、5kV、3kV、2kV、lkV做正／反接。
◆ 采用移相法和电源倒相法双重抗干扰方法，有效地抑制电场干扰。
◆ 介损测量范围：O～100％

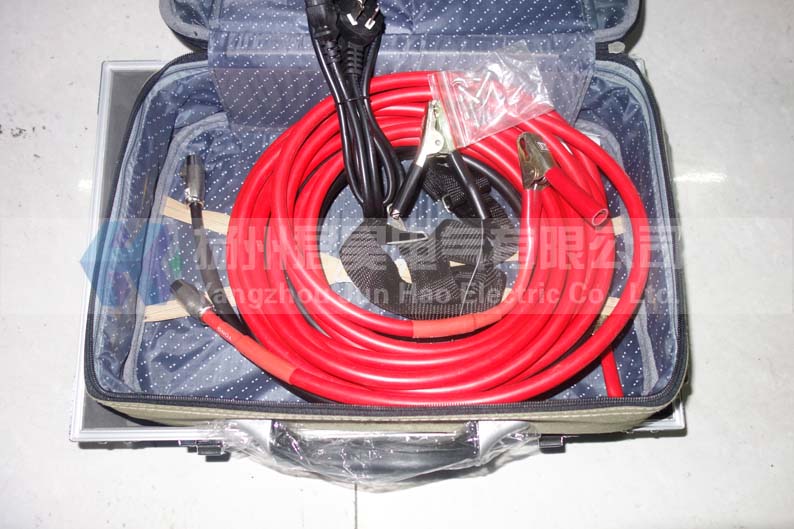

◆ 高压拖地电缆，所有电缆均有接地屏蔽，反接法测量时只需要一根线，全自动测量。
—————————————————————————————————————————————————————
产品参数
◆ 试验环境温度：10℃～30℃（LCD液晶屏应避免长时间日照）
◆ 相对湿度：20%～80%
◆ 供电电源：电压：220V±10%，频率50±1Hz
◆ 外形尺寸：长*宽*高=470mm*320mm*360mm
◆ 重量：18kg
◆ 输出功率：1.5KVA
◆ 显示分辨率：3位、4位（内部全是6位）
◆ 测试方法：正接法、反接法、外接试验电压法
◆ 测量范围：内接试验电压：tgδ：99.9%
Cx ：30 pF＜Cx（10KV）＜60000 pF
10KV Cx＜60000 pF
5KV Cx＜80000 pF
2.5KV Cx＜0.3uF
外接试验电压：
由外接试验变压器输出功率而定
◆ 基本测量误差：介质损耗（tgδ）：1%±0.09%
电容容量（Cx）：1.5%±1pF
◆ 分辨率： tgδ：0.01%
Cx ：0.1pF
